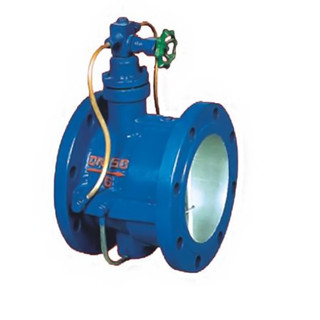

微阻緩閉消聲止回閥
一、【產品說明】 微阻緩閉消聲止回閥系列產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流叉能有效地限制破壞性水錘保障管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長油壓、緩閉不受介質影響+有較好節能效果等特點。 二、微阻緩閉消聲止回閥【主要特點】 1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。 2、緩閉系統性能優良，不受管道中介質的影響，閥 瓣 先速關后緩閉，可防止破環性水錘。3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。 4、橡膠緩沖，啟閉平穩，無震動，無噪音。 5、比老式止回閥流阻小，有明顯的節能效果。
三、微阻緩閉消聲止回閥【主要零件材料】
|
零件名稱 |
閥體 |
閥瓣 |
閥桿、油 |
彈 簧 |
閥 座 |
|
材 料 |
鑄鐵、鑄鋼 |
碳鋼 |
不銹鋼 |
不銹鋼 |
丁腈橡膠 |
四、微阻緩閉消聲止回閥【主要技術參數】
|
型號 |
公稱 |
強度試驗壓力 |
密封 |
適用 |
適用 |
緩閉 |
|
HH46X |
1.0 |
1.5 |
1.1 |
≤80 |
清水 |
≤60秒 |
|
1.6 |
2.4 |
1.76 |
||||
|
2.5 |
3.75 |
2.75 |

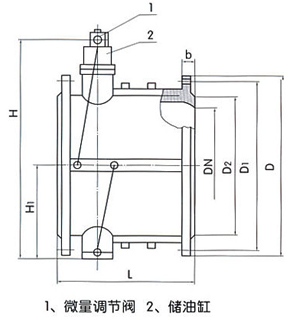

五、微阻緩閉消聲止回閥【主要外形尺寸】(法蘭連接尺寸：按JB/T79—94)
|
公稱壓力 |
公稱通徑 |
尺 寸fmm) |
||
|
L |
H |
H1 |
||
|
1.0 |
40 |
140 |
200 |
88 |
|
50 |
150 |
215 |
98 |
|
|
65 |
170 |
225 |
108 |
|
|
80 |
180 |
235 |
118 |
|
|
100 |
190 |
280 |
130 |
|
|
125 |
200 |
290 |
148 |
|
|
150 |
210 |
310 |
172 |
|
|
200 |
230 |
350 |
210 |
|
|
250 |
250 |
415 |
240 |
|
|
300 |
270 |
450 |
264 |
|
|
公稱壓力 |
公稱通徑 |
尺 寸 |
||
|
L |
H |
H1 |
||
|
1.0 |
350 |
290 |
480 |
297 |
|
400 |
310 |
550 |
324 |
|
|
450 |
330 |
585 |
351 |
|
|
500 |
350 |
640 |
379 |
|
|
600 |
390 |
720 |
434 |
|
|
700 |
430 |
780 |
491 |
|
|
800 |
470 |
840 |
549 |
|
|
900 |
510 |
990 |
600 |
|
|
1000 |
550 |
1050 |
655 |
|
|
1200 |
630 |
1210 |
770 |
|
