電動壓差平衡閥 控制的作用：
本系統適用于中央空調的冷凍水/熱水系統的壓差旁通控制用途。
壓差旁通的作用主要在于，維持冷凍水/熱水系統能夠在末端負荷較低的情況下，保證冷凍機/熱交換器等設備的正常運轉。
產品特點：
　　★執行器選用鑄鋁支架及塑料外殼，體積小、重量輕
　　★選用永磁同步電機，并帶有磁滯離合機構，具有可靠的自我保護功能
　　★-適合多種控制信號：增量（浮點）、電壓（0～10V）、電流（4～20mA）
　　★-具有0～10V或4～20mA反饋信號（選配）
　　★傳動齒輪采用金屬齒輪，提高了驅動器的使用壽命
　　★功耗低、輸出力大、噪音小
電動壓差平衡閥工作原理：　　

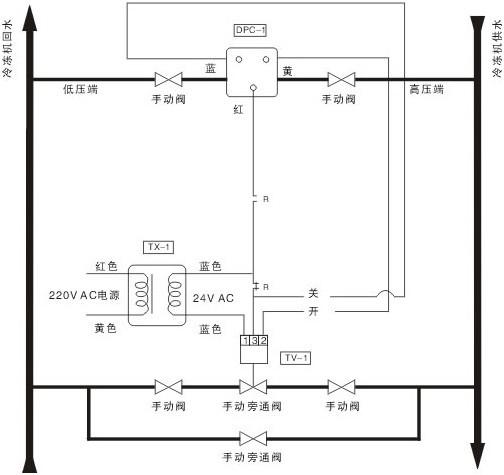

壓差控制器DPC-1通過檢測供/回水主管的壓力差，與設定值相比較，通過控制電動兩通閥的開度，使供水與回水間實現旁通，以保持所需的壓力差值。
　　壓力差增大時，紅觸點與黃觸點接通，壓力減少時，紅觸點與藍觸點接通，紅觸點可以停留在中間位置，與其他觸點沒有電氣連接。

代號	型 號	說 明
DPC-1	P74J	壓差控制器
TV-1	參閱閥門配套表	電動兩通閥
TX-1	TR40	變壓器，220/24VAC ,40VA

安裝向?qū)В簣Da中.壓差控制器檢測的是供/回水總管的壓力差，所以控制是準確的�！　� 圖b中.壓差控制器檢測的是供/回水總管的旁通閥兩端的壓力差，檢測到的只是供/回水的分壓力差，所以控制是不準確的。
