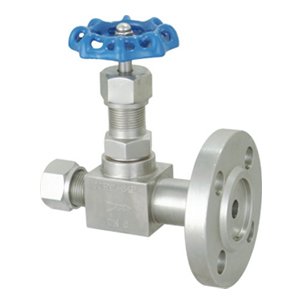

J13W-大連式內螺紋針型閥
文章來源：明諾閥門 添加時間：2017-02-02
1、設計制造：
GB/T12224-1989
JB/T 7747-1995
2、連接形式：
內螺紋連接；承插焊連接
3、結構特征：
錐面密封；浮動閥瓣；上螺紋閥桿
4、閥門檢驗和試驗：
GB/T 13927-1992
5、材料：
碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定
J13大連式內螺紋針型閥性能規范
| 試驗項目 | 壓力值 |
| 公稱壓力 | 16 |
| 殼體試驗 | 24 |
| 密封試驗 | 17.6 |
| 氣壓試驗 | 9.6 |
| 適用溫度 | ≤425°C |
| 適用介質 | 水、蒸氣、油品等 |
| 型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
| J13W-160Ⅲ | 20# | 20# | 2Cr13 | 20# | PTFE |
| J13W-160PⅢ | SS304 | SS304 | SS304 | SS304 |
J13大連式內螺紋針型閥主要外形尺寸
| 規格 | G | L | H | D0 | 重量（KG） |
| DN6 | 1/4 | 60 | 90 | 63 | 0.65 |
| DN10 | 3/8 | 60 | 92 | 63 | 0.65 |
| DN15 | 1/2 | 65 | 98 | 63 | 0.8 |
| DN20 | 3/4 | 80 | 105 | 90 | 1.0 |
| DN25 | 1" | 90 | 120 | 110 | 1.9 |
