針型閥系列
當前位置：主頁 > 產品中心 > 針型閥系列 >

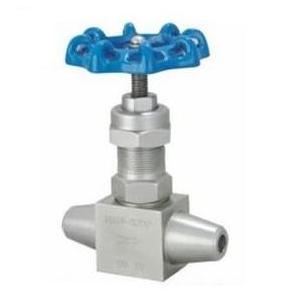

J61Y-焊接式針型閥
文章來源：明諾閥門 添加時間：2017-02-02
J61Y焊接式針型閥主要零件材料
| 零件名稱 Part name | 閥桿、閥蓋、螺栓Body,Bonnet bolt | 閥桿、閥瓣密封圈Stem,Disc,Gasket |
填料 Packing |
墊片 Gasket |
手柄 Hande |
| J61Y-170V | 鉻鎳不銹鋼Cr.NiStainlesss steel |
不銹鋼 Stainless steel |
聚四氧乙稀、柔性石墨PTEF,Soft graphite | 橡膠石棉板Latex asbestos |
優質碳鋼 High grade Garbon steelll |
J61Y焊接式針型閥主要性能規范
|
型號 Type |
公稱壓力 (MPa) Nominal pressure |
試驗壓力PS(MPs) Test pressure |
工作壓力(MPa) Working pressure |
工作溫度(℃) Working temperature |
適用介質Applicable mediun |
||
| 殼體Shell |
密封 （液）Seal |
密封 （氣）Seal |
|||||
| J61Y-170V | 24.0 | 7.0 | 17.6 | 0.6 | 17.0 | V≤570℃ |
電站、石油氣、水、油品等 Petroleun gas, Oil etc. |
| FJ61Y-160p | 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | P≤200℃ | |
| T61Y-320 | 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | C≤200℃ | |
J61Y焊接式針型閥主要外形及連接尺寸
| 公稱直徑DN(mm)Nominal Diameter | 管螺紋RC Source loint | 尺寸Dimensions |
重量(Kg) Weight |
||||
| Do | L | H | Hi | d | |||
| 6 | 3/4 | 80 | 78 | 100 | 110 | 6 | 1.20 |
| 10 | 1 | 80 | 120 | 100 | 110 | 8 | 1.50 |
| 15 | 11/4 | 100 | 130 | 120 | 130 | 12 | 1.70 |
| 20 | 2 | 12000 | 145 | 150 | 165 | 15 | 2.60 |
