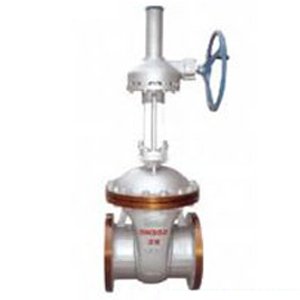

齒輪閘閥Z540Y
-
齒輪閘閥說明：齒輪閘閥主要是安裝水、汽管道上，作啟閉裝置用。
齒輪閘閥結構簡述：
1. 支管兩端為焊接連接結構。閥門的開啟和關閉由齒輪傳動裝置來控制。
2. 閥門主要通過閥蓋上的平齒輪機構及能夠調整的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向作升降運動，互換性能好�！�
3. 閥座密封面采用鈷基硬質合金堆焊而成，耐磨、抗擦傷性能好。
4. 閥桿表面經抗蝕性氮化處理，具有抗腐蝕性和抗擦傷性。
5. 壓力自緊式密封機構，借介質壓力壓緊楔形密封圈來達到密封，介質壓力越高密封性能越好。
三、安裝說明：
1. 閥門安裝時必須垂直安裝在水平管道上，介質可以從任何
一側進入。管道沖洗干凈后，可案卷閥門。
2. 此閥在使用時，應全開或全關，不能作調節閥使用。
|
主 要 外 型 尺 寸 和 連 接 尺 寸 |
||||||||||||
|
型 號 |
圖號 |
公稱通徑 DN |
主要外型尺寸 |
連 接 尺 寸 |
||||||||
|
長 |
寬 |
高 |
L |
H |
D |
D1 |
D2 |
b |
z-d |
|||
|
Z540Y－20 |
F0264 |
175 |
875 |
500 |
1525 |
750 |
1223 |
223 |
182 |
175 |
|
|
|
Z540Y－20 |
F0764 |
225 |
875 |
500 |
1425 |
850 |
1227 |
277 |
227 |
208 |
|
|
|
Z540Y－P5420V |
F0384 |
225 |
875 |
500 |
1425 |
850 |
1227 |
277 |
227 |
208 |
||
