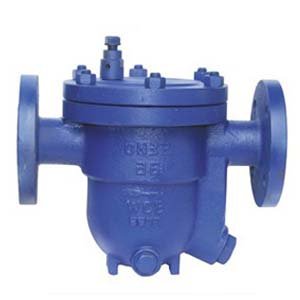

可調雙金屬片式蒸汽疏水閥
文章來源：明諾閥門 添加時間：2017-02-02
-
可調雙金屬片式蒸汽疏水閥介紹
TB5F-TB3F-TB11F-TB6F可調雙金屬片式蒸汽疏水閥是熱靜力型疏水閥中結構最堅固的疏水閥。它的優點是：不怕水擊，耐高壓，體積小，重量輕，不怕凍，能自動排空氣，任意位置都可安裝；背壓率大于 80% 。該疏水閥適用于蒸汽管主管道、管網伴熱、儀表伴熱、生活采暖和允許存有高溫凝結水的加熱設備疏水，使用范圍廣。
可調雙金屬片式蒸汽疏水閥結構特點
1.可調整凝結水的排放溫度，有效地利用凝結水的顯熱。
2.閥前始終有凝結水，形成水封，無蒸汽泄漏。
3.可任意角度安裝，并隨時可調整排水溫度。
4.抗水擊，排氣性能優良。
5.球面關閉方式，使用壽命長
可調雙金屬片式蒸汽疏水閥工作原理
雙金屬片式疏水閥是由雙金屬片感溫元件帶動閥心進行開關閥門。當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形，并把閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。
可調雙金屬片式蒸汽疏水閥型號規格主要連接尺寸
| 產品型號 | 通徑 (mm) | 連接方式 |
工作壓力 范圍 (Mpa) |
最高充許 溫度(℃） |
閥體材料 | 外型尺寸 | |||
| L | H1 | H2 | W | ||||||
|
LTB6 (CS17H-16C) |
15-25 | 螺紋 | 0.01-1.6 | 220 | WBC A105 | 95 | 111 | 23 | 60 |
|
LTB6F CS47H-16C |
15 | 法蘭 | 0.01-1.6 | 220 | WBC A105 | 150 | 111 | 23 | 60 |
| 20 | 法蘭 | 0.01-1.6 | 220 | WBC A105 | 160 | 111 | 23 | 60 | |
| 25 | 法蘭 | 0.01-1.6 | 220 | WBC A105 | 160 | 111 | 26 | 60 | |
| 32 | 法蘭 | 0.01-1.6 | 220 | WBC A105 | 210 | 118 | 27 | 61 | |
| 40 | 法蘭 | 0.01-1.6 | 220 | WBC A105 | 230 | 123 | 30 | 66 | |
| 50 | 法蘭 | 0.01-1.6 | 220 | WBC A105 | 230 | 123 | 30 | 66 | |
|
(LTB6W) CS67H-16C |
15 | 承插焊 | 0.01-1.6 | 220 | WBC A105 | 95 | 106 | 35 | 58 |
| 20 | 承插焊 | 0.01-1.6 | 220 | WBC A105 | 95 | 106 | 35 | 58 | |
| 25 | 承插焊 | 0.01-1.6 | 220 | WBC A105 | 95 | 106 | 35 | 58 | |
|
(TB11) CS17H-16C |
15 | 螺紋 | 0.01-1.6 | 220 | WBC A105 | 95 | 106 | 35 | 58 |
| 20 | 螺紋 | 0.01-1.6 | 220 | WBC A105 | 95 | 106 | 35 | 58 | |
| 25 | 螺紋 | 0.01-1.6 | 220 | WBC A105 | 95 | 106 | 35 | 58 | |
|
(TB11F) CS47H-16C |
15 | 法蘭 | 0.01-1.6 | 220 | WBC A105 | 150 | 111 | 23 | 60 |
| 20 | 法蘭 | 0.01-1.6 | 220 | WBC A105 | 160 | 111 | 23 | 60 | |
| 25 | 法蘭 | 0.01-1.6 | 220 | WBC A105 | 160 | 111 | 26 | 60 | |
| 32 | 法蘭 | 0.01-1.6 | 220 | WBC A105 | 210 | 118 | 27 | 61 | |
| 40 | 法蘭 | 0.01-1.6 | 220 | WBC A105 | 230 | 123 | 30 | 66 | |
| 50 | 法蘭 | 0.01-1.6 | 220 | WBC A105 | 230 | 123 | 30 | 66 | |
|
LTB3 CS17H-16C |
15 | 螺紋 | 0.1-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 |
| 20 | 螺紋 | 0.1-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 | |
| 25 | 螺紋 | 0.1-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 | |
|
LTB3F CS17H-16C |
15 | 法蘭 | 0.1-1.6 | 350 | WBC A105 | 150 | 80 | 23 | 54 |
| 20 | 法蘭 | 0.1-1.6 | 350 | WBC A105 | 15. | 80 | 23 | 54 | |
| 25 | 法蘭 | 0.1-1.6 | 350 | WBC A105 | 160 | 80 | 23 | 54 | |
|
LTB3W CS17H-16C |
15 | 承插焊 | 0.1-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 |
| 20 | 承插焊 | 0.1-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 | |
| 25 | 承插焊 | 0.1-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 | |
|
LTB5 CS67H-16C |
15-25 | 螺紋 | 0.01-1.6 | 350 | WBC A105 | 85 | 90 | 20 | 62 |
|
LTB5F CS17H-16 |
15-20 25 |
法蘭 | 0.01-1.6 | 350 | WBC A105 |
150 160 |
80 | 23 | 54 |
|
(LTB5W) CS67H-16C |
15-25 | 承插焊 | 0.01-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 |
