一、【產品說明】  T型管道過濾器分為ST34直通式、ST14正折流式和ST24反折流式三種類型，可滿足管路上任何位置安裝。具有結構先進，阻力小，排污方便等特點。過濾精度可根據介質特點來選用如：普通介質選用過濾網目數1.一般通水網為18-30目/cm2，2.通氣網為40-100目/cm2，3.通油網為100-300目/cm2。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。     二、T型過濾器【產品結構選用】 主要是分為：ST34直通式、ST14正折流式和ST24反折流式三種，閥體由優質碳鋼或不銹鋼桶體及不銹鋼楔形濾網所組成。 1.水平安裝時：請選用ST34型T型直通式過濾器，正確的安裝方式是過濾網向下安裝，介質的流向要以閥體上流向標注一樣。 2.角式安裝時： a、介質從上往下流，請選用ST14型T正折流式過濾器，正確的安裝方式是介質的流向要以閥體上流向標注一樣。 b、介質從下往上流，請選用ST24型T反折流式過濾器，正確的安裝方式是介質的流向要以閥體上流向標注一樣。   三、T型過濾器【適用范圍】 公稱通徑：50～300mm
公稱壓力：10～4.0MPa
工作溫度:-196～400℃

四、T型過濾器【工作介質】
1、化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、 烴類等。
2、化工生產中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。
3、制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。
4、輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。
可攔截的固體顆粒粒徑：131～2032μm
PN1.6～5.0MPa  DN50～300
殼體材料：鑄鐵、碳鋼、不銹鋼

五、ST14型正折流式T型過濾器【連接尺寸】

公稱直徑	主要尺寸				排放□“B”	參考重量 （KG）
	L	L1	L2	H	R1/2"
50	300	526	164	164		13.9
65	338	594	184	184		19.5
80	368	652	196	196		24.3
100	423	735	220	175		36.1
125	466	814	240	194		55.3
150	521	917	270	217		74.1
200	630	1108	320	268		145.0
250	738	1310	370	320		220.1
300	846	1512	420	372		317.9

六、ST24型反折流式T型過濾器【連接尺寸】

公稱直徑DN	主要尺寸			排放□“B”	參考重量（Kg)
	L	L1	L2	R1/2"
50	298	158	268		13.6
65	337	179	304		18.9
80	370	195.5	330		24.0
100	432	225	382		36.3
150	557	280	482		68.9
200	678	332.5	578		140.0
250	791	383	666		216.2
300	918	437	768		315.2

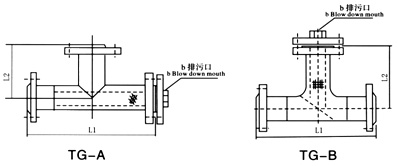

七、T型過濾器【外形結構圖】
