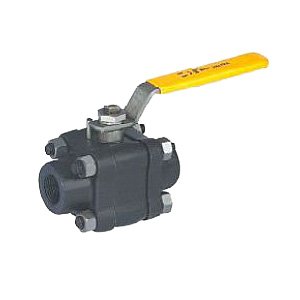

800lb-鍛鋼球閥說明:鍛鋼球閥有兩種設計形式.一種是二片式結構,其中部螺紋連接,并以PTFE墊片密封;另一種是三片式結構,中部用螺栓栓結.根據所選的閥座與墊片/填料的材料不同,適應不同的工作溫度和介質.
閥體結構-全通徑流量 從 1/2"到 2"壓力為800lb(2000psi)螺紋端可按:BSPT、NPT、DIN2999制造-承插焊端口按:ANSI 16.11-防火結構設計-可為防靜電結構。
部件
|
Material
|
Q’TY
|
閥體
|
A105
|
SS316
|
1
|
端蓋
|
A105
|
SS316
|
1
|
球
|
SS410
|
SS316
|
1
|
焊管
|
A105
|
SS316
|
2
|
螺栓
|
A197B7
|
A193 B8M
|
4
|
螺母
|
A194 2H
|
A194 B8
|
8
|
密封墊
|
RPTFE
|
2
|
閥坐
|
RPTFE
|
2
|
密封
|
RPTFE
|
1
|
填料
|
RPTFE
|
1
|
填料壓蓋
|
SS304
|
1
|
蝶簧
|
SS301
|
2
|
閥桿
|
A276 410
|
SS316
|
1
|
螺母
|
A194 2H
|
A194 B8
|
2
|
手柄
|
SS304+PVC
|
1
|
定位銷
|
SS304
|
1
|
d
|
D
|
L
|
L1
|
L2
|
H
|
W
|
1/2
|
12.7
|
22
|
100
|
130
|
200
|
65
|
150
|
3/4
|
17.5
|
28
|
120
|
130
|
220
|
72
|
150
|
1
|
22
|
34
|
135
|
130
|
235
|
80
|
170
|
1-1/4
|
28.5
|
43
|
165
|
180
|
265
|
80
|
170
|
1-1/2
|
38
|
49
|
200
|
210
|
300
|
105
|
240
|
2
|
47.5
|
61
|
220
|
250
|
320
|
114
|
|
