電磁閥系列
當前位置：主頁 > 產品中心 > 電磁閥系列 >

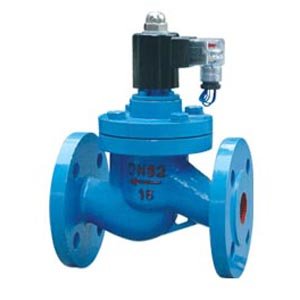

ZCZZCF空氣電磁閥
-
ZCZ（ZCF）電磁閥介紹
ZCZ（ZCF）電磁閥是進行氣動開關控制的執行機構，常用作壓縮空氣管路的通斷開關。它不僅能和脈沖氣流，應用于脈沖信號發生器配套，產生脈沖氣力輸送線上；也適用于其他以壓縮空氣為介質的氣動自控線上。應用于建材、化工冶金、水泥、塑料、糧食等部門。
ZCZ（ZCF）電磁閥技術參數
|
工作介質 |
煤氣，空氣等 |
|
||||||||||||
|
公稱溫度℃ |
≤60 |
|
||||||||||||
|
公稱壓力 （MPa） |
1.0 |
|
||||||||||||
|
工作壓差 （MPa） |
0.05~1.0 |
0.1~1.0 |
|
|||||||||||
|
電源電壓 |
AC220V其余規格可作特殊訂貨 |
|
||||||||||||
|
使用壽命 |
按JB/T7352-94規定 |
|
||||||||||||
|
額定流量 系數（KV） |
|
|||||||||||||
|
泄漏量 (ml/min) |
按JB/T7352-94·F規定 |
|
||||||||||||
|
公稱通徑 （mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|||
|
功耗（VA） |
40、30 |
30 |
|
|||||||||||
ZCZ（ZCF）電磁閥安裝尺寸
|
公稱通徑 DN |
內螺紋連接 |
法蘭連接 |
|||||||||
|
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭尺寸 |
||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
153 |
92 |
1/2 |
175 |
130 |
95 |
65 |
46 |
14 |
2 |
4 -Φ14 |
|
20 |
153 |
92 |
3/4 |
180 |
150 |
105 |
75 |
56 |
16 |
2 |
4 -Φ14 |
|
25 |
153 |
110 |
1 |
195 |
160 |
115 |
85 |
65 |
16 |
3 |
4 -Φ14 |
|
32 |
176 |
120 |
11/4 |
205 |
180 |
140 |
100 |
76 |
18 |
3 |
4 -Φ18 |
|
40 |
176 |
140 |
11/2 |
220 |
200 |
150 |
110 |
84 |
18 |
3 |
4 -Φ18 |
|
50 |
192 |
162 |
2 |
235 |
230 |
165 |
125 |
99 |
20 |
3 |
4 -Φ18 |
|
65 |
|
|
|
250 |
290 |
185 |
145 |
118 |
20 |
3 |
4 -Φ18 |
|
80 |
|
|
|
260 |
310 |
200 |
160 |
132 |
20 |
3 |
8-Φ18 |
|
100 |
|
|
|
290 |
350 |
220 |
180 |
156 |
22 |
3 |
8-Φ18 |
|
125 |
|
|
|
365 |
400 |
250 |
210 |
184 |
22 |
3 |
8-Φ18 |
|
150 |
|
|
|
400 |
480 |
285 |
240 |
211 |
24 |
3 |
8-Φ22 |
