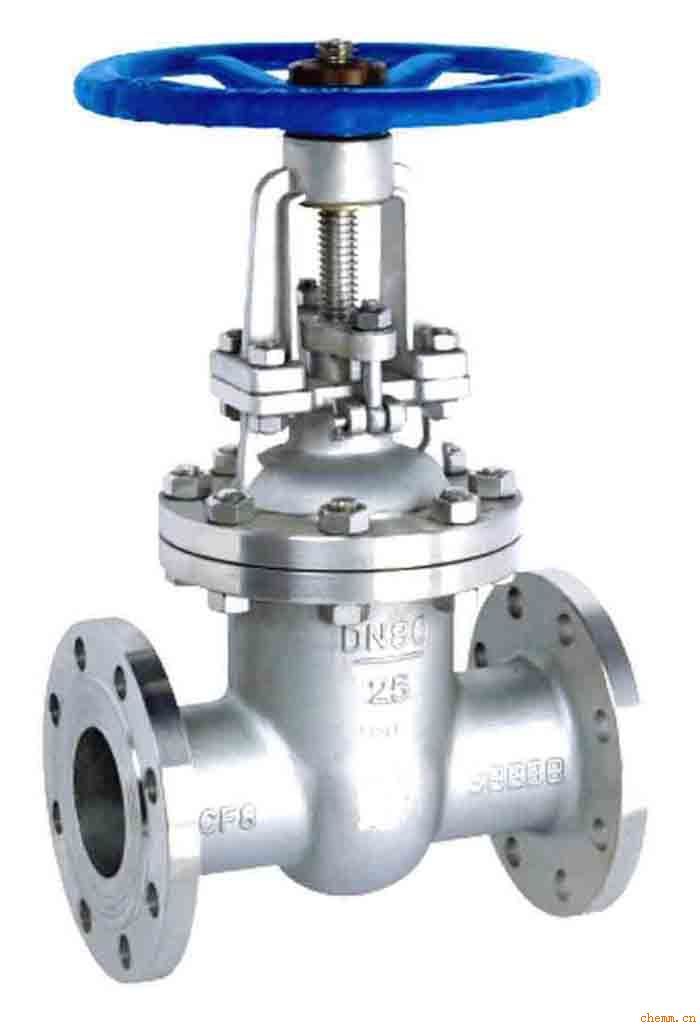

Z41W不銹鋼閘閥

文章來源：明諾閥門 添加時間：2017-02-02

Z41W不銹鋼閘閥產品概述：Z41W不銹鋼閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

不銹鋼閘閥適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

Z41W不銹鋼閘閥產品優點：

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

Z41W不銹鋼閘閥執行標準：

設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220

Z41W不銹鋼閘閥產品型號：Z41W-16P、Z41W-16R、Z41W-16RL、Z41W-25P、Z41W-25R、Z41W-25RL、Z41W-40P、Z41W-40R、Z41W-40RL、Z41W-64P、Z41W-64R、Z41W-64RL

Z41W不銹鋼閘閥性能規范：

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力 (MPa)	強度水（MPa）	密封（水）空氣（MPa）	低壓密封空氣（MPa）	工作溫度(℃)	適用介質
Z41W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸類
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

Z41W不銹鋼閘閥-主要零件材質

閥體/閥蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
零件名稱	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
閘板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
閥桿	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
壓蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

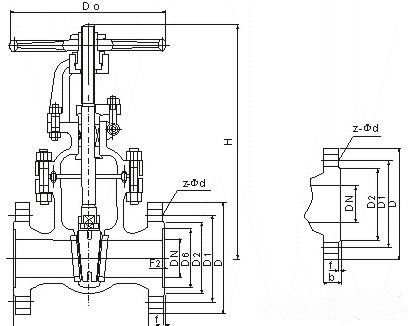

不銹鋼閘閥外形及結構尺寸

Z41W-16P Z41W-16R Z41W-16RL 不銹鋼閘閥外形及結構尺寸

DN	L	D	D₁	D₂	b	f	z×?d	H	D₀
15	130	95	65	45	16	2	4×?14	175	200
20	150	105	75	55	16	2	4×?14	180	200
25	160	115	85	65	16	2	4×?14	210	220
32	180	135	100	78	18	2	4×?18	210	220
40	200	145	110	85	18	3	4×?18	350	220
50	250	160	125	100	20	3	4×?18	358	250
65	265	180	145	120	22	3	8×?18	373	280
80	280	195	160	135	22	3	8×?18	435	300
100	300	230	190	160	24	3	8×?23	500	350
125	325	270	220	188	28	3	8×?25	614	400
150	350	300	250	218	30	3	8×?25	674	450
200	400	360	310	278	34	3	12×?25	818	500
250	450	425	370	332	36	3	12×?30	969	550
300	500	485	430	390	40	4	16×?30	530	560
350	550	550	490	448	44	4	16×?34	1280	640
400	600	610	550	505	48	4	16×?34	1450	640
450	650	660	600	555	50	4	20×?34	1541	720
500	700	730	660	610	52	4	20×?41	1676	720
600	800	840	770	718	56	5	20×?41	1874	800

Z41W-25P Z41W-25R Z41W-25L Z41W-25RL 不銹鋼閘閥外形及結構尺寸

DN	L	D	D₁	D₂	b	f	z×?d	H	D₀
15	130	95	65	45	16	2	4×?14	175	200
20	150	105	75	55	16	2	4×?14	180	200
25	160	115	85	65	16	2	4×?14	210	220
32	180	135	100	78	18	2	4×?18	210	220
40	200	145	110	85	18	3	4×?18	350	220
50	250	160	125	100	20	3	4×?18	358	250
65	265	180	145	120	22	3	8×?18	373	280
80	280	195	160	135	22	3	8×?18	435	300
100	300	230	190	160	24	3	8×?23	500	350
125	325	270	220	188	28	3	8×?25	614	400
150	350	300	250	218	30	3	8×?25	674	450
200	400	360	310	278	34	3	12×?25	818	500
250	450	425	370	332	36	3	12×?30	969	550
300	500	485	430	390	40	4	16×?30	530	560
350	550	550	490	448	44	4	16×?34	1280	640
400	600	610	550	505	48	4	16×?34	1450	640
450	650	660	600	555	50	4	20×?34	1541	720
500	700	730	660	610	52	4	20×?41	1676	720
600	800	840	770	718	56	5	20×?41	1874	800
700	900	955	875	815	60	5	24×?48	2280	850
800	1000	1070	990	930	64	5	24×?48	2420	900

Z41W-40P Z41W-40R Z41W-40L Z41W-40RL 不銹鋼閘閥外形及結構尺寸

DN	L	D	H	W
50	250	160	685	250
		175
65	280	180	705	250
		200		300
80	310	195	780	250
		210		350
100	350	230	805	300
		250		400
125	400	270	890	350
		295		400
150	450	300	945	350
		340	1002	450
200	550	375	1100	400
		405	1150	450
250	650	445	1350	450
		470		500
300	750	510	1445	500
		530	1528	650
350	850	570	1665	—
		595	1792	—
400	950	655	1930	—
		670	2180	—

Z41W-64P Z41W-64R Z41W-64L Z41W-64RL 不銹鋼閘閥外形及結構尺寸

DN	L	D	H	W
50	250	160	685	250
		175
65	280	180	705	250
		200		300
80	310	195	780	250
		210		350
100	350	230	805	300
		250		400
125	400	270	890	350
		295		400
150	450	300	945	350
		340	1002	450
200	550	375	1100	400
		405	1150	450
250	650	445	1350	450
		470		500
300	750	510	1445	500
		530	1528	650
350	850	570	1665	—
		595	1792	—
400	950	655	1930	—
		670	2180	—

Z41W-100P Z41W-100R Z41W-100L Z41W-100RL 不銹鋼閘閥外形及結構尺寸

DN	L	D	H	W
50	250	195	680	300
65	280	220	720	300
80	310	230	870	350
100	350	265	885	400
125	400	310	1020	450
150	450	350	1110	500
200	550	430	1225	500
250	650	500	1257	550

Z41W-160P Z41W-160R Z41W-160L Z41W-160RL 不銹鋼閘閥外形及結構尺寸

DN	L	D	H	W
65	340	245	820	350
80	390	260	850	350
100	450	300	980	400
125	525	355	1050	450

Z41W-200P Z41W-200R Z41W-200L Z41W-200RL 不銹鋼閘閥外形及結構尺寸

DN	L	D	H	W
50	350	210	712	350
65	410	260	765	400
80	470	290	835	450
100	550	360	950	500
125	650	385	1080	500
150	750	440	1140	600
